海水淡化脱盐设备工作原理-润德澳

作者: 编辑: 来源: 发布日期: 2019.12.04
信息摘要:
海水淡化脱盐设备工作原理:RDA过滤器的核心技术在于采用了叠片式过滤机理:通过互相压紧的表面刻有沟纹的塑料盘片实现了表面过滤与深度过滤的结合…

海水淡化脱盐设备工作原理

RDA过滤器的核心技术在于采用了叠片式过滤机理:通过互相压紧的表面刻有沟纹的塑料盘片实现了表面过滤与深度过滤的结合;通过巧妙设计的过滤装置实现了过滤、反洗、自动切换,循环往复的工艺过程。

139e8366d62bb717420fd3dda73a575

1.叠片过滤原理:

       过滤叠片表面刻有细微沟纹,相邻叠片沟纹走向的角度不同,因而彼此形成许多沟纹交叉点。 不同规格叠片其沟纹交叉点的个数也不相同,从12-32个不等,这取决于叠片的过滤精度。这些交叉点构成大量的空腔和不规则的通路,从而导致紊流与颗粒间的碰撞凝聚,使其更容易在下一个交叉点被拦截,因此即使一些颗粒从zui初的交叉点漏过,zui终仍会被后面的交叉点拦截。

当叠片之间的沟纹累积大量杂质后,过滤器装置通过改变进出水流方向,自动打开压紧的叠片,并喷射压力水驱动叠片高速旋转,通过压力水的冲刷和旋转的离心力使盘片得到清洗。然后再改变进出水流向,恢复初始的过滤状态。

2.过滤过程

(1) 叠片由隔膜上下腔压差形成的压紧力作用压盖,而形成紧密的过滤元件,防止水中杂质穿透;

(2) 原水进入过滤器并由外向内穿过过滤元件;悬浮杂质被拦截在盘片外部和叠片之间。

3.海水淡化脱盐设备反洗过程

控制器发出信号关闭进水,打开排污,此时隔膜上腔也同时泄压。

(1) 其它过滤单元过滤后的清水从相反的方向进入该反洗的过滤器的出水口;

(2) 逆止阀被水的压力压紧,水流只能进入4个反洗管;

(3) 压力水从安装在反洗管上喷嘴喷出;

(4) 反洗管中的压力水同时也迸入压盖腔,推动压盖向上,松开被其压紧的叠片;

(5) 沿切线方向喷射的水流驱动松开的叠片快速旋转,同时冲刷走拦截的杂质;

(6) 反洗水携带冲刷下来的杂质从排污口排走;

海水淡化脱盐设备运行模式

过滤过程:

原水通过进水管B和反洗阀E进入过滤头A穿过过滤叠片,清水从出水管路C供给用户。

反洗过程:

(1) 当启动反洗的压差或时间任何一个设定的条件达到时,控制器就发出一个启动反洗的电信号;

(2) 控制器驱动压力分配器旋转到*个信号孔出水,信号口出水进入反洗阀E,使其从过滤状态切换至反洗状态。此时*个反洗的过滤器靠其他过滤器的滤后清水经出水管路进行反洗,反洗过程大约15秒左右(根据设置),反洗污水则经排污管路D被排出。

(3) 另*个过滤头的反洗结束时间到达时,控制器再驱动压力源分配器旋转,则*个信号口此时处于泄压状态,反洗阀E切换回到过滤状态,过滤芯压盖靠水压驱动隔膜重新压紧叠片,*个反洗的过滤器又回到过滤状态。第2个反洗过滤器及该系统其后的过滤器 都经过同样的运行程序,顺次完成反洗,每两个过滤器的反洗间隔数秒钟(根据设置)用于维持系统压力。在所有过滤器完成反洗后,系统又回到初始过滤状态。反洗阀E的切换模式:下图

基本参数

运行压力:0.2-0.8Mpa

反洗压力:0.15-0.6 Mpa

工作温度:<50℃

PH: 4-13

材质:过滤头本体:JYP2和JYP3两种均为增强聚酰胺

过滤盘片:聚丙烯

管架:PE、不锈钢或碳钢材料任选

阀门:2"和3"反洗阀增强聚酰胺

接口:系统进出口:标准法兰通常为6"或8",详细见对应设备外形尺寸图

系统排污口:标准法兰3"

反洗水流量:zui小8/h

反洗水体积:zui少30?66L/过滤头

过滤等级:20-200µ

可根据用户需求定制海水淡化脱盐设备 ,您可以给我们留言!

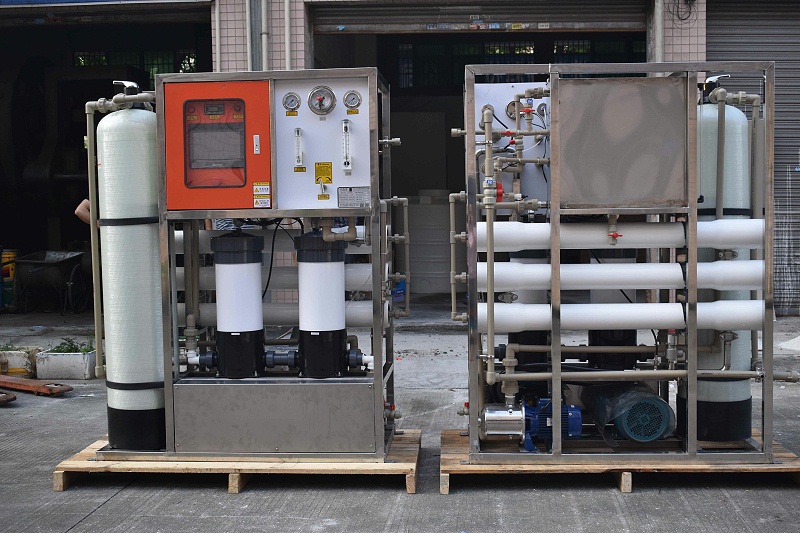

海水淡化脱盐设备

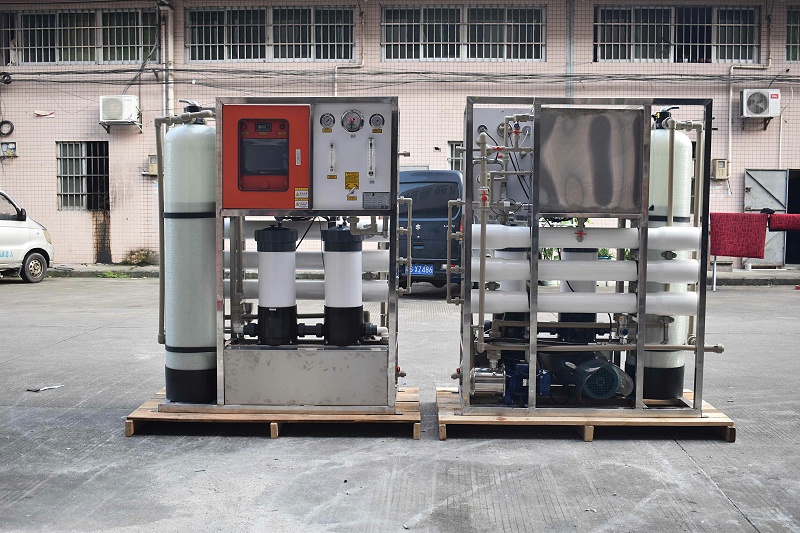

10吨/天海水淡化脱盐设备
